Dettagli:
|
| Modulazione: | COFDM | Frequenza: | 300-800MHz (opzione), 12G/2.4G/5.8GHz (su misura) |
|---|---|---|---|
| Rf potenza di uscita: | 2-5Watt (regolabile) | Tensione: | CC 12V |
| Larghezza di banda: | 1.25/2.5/6/7/8MHz (facoltativo) | Distanza NLOS: | 1-3km |
| Dimensione: | 140*85*50mm | Peso: | 800g (peso netto) |
| Evidenziare: | audio video trasmettitore di 300Mhz COFDM,Audio video trasmettitore di radiodiffusione di COFDM,audio video trasmettitore 900Mhz |
||

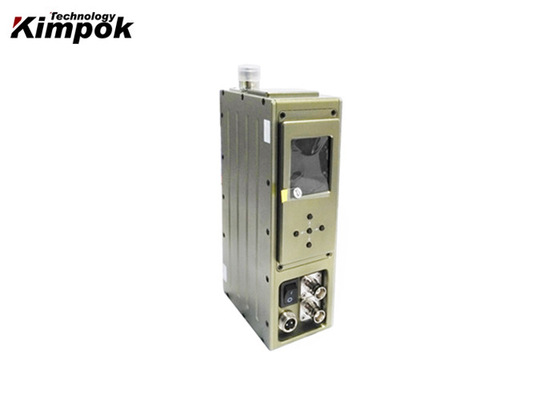

trasmettitore della radio di 300Mhz-900Mhz COFDM audio video per radiodiffusione
Introduzione:
Ciò è un trasmettitore e un ricevitore esclusivi di progettazione COFDM. Ha un carattere di potere basso, piccola dimensione sul trasmettitore e forniamo le considerazioni più adeguate per renderlo più intuitivo e naturale. L'uso H.264 che codifica il formato e la modulazione di COFDM (divisione di frequenza ortogonale codificata che multiplexa) con un ricevitore di 4 canali, fornisce l'alta qualità dell'immagine nella risoluzione 1920*1080P, la breve latenza.
Questo speciale ha progettato il sistema è per la trasmissione di distanza della lunga autonomia del UAV, è inoltre popolare utilizzare in altri campi per la video audio trasmissione di radiodiffusione in tensione.
Caratteristiche:
Specificazione di tecnologia:
Parametri del trasmettitore:
| Frequenza | 300-800MHz (regolabile), 1.2G/2.4G/5.8GHz (su misura) |
| Rf potenza di uscita | 2-5Watt (regolabile) |
| Tensione | DC12V |
| Modulazione | COFDM |
| Costellazione | QPSK, 16QAM, 64QAM (facoltativo), QPSK/16QAM/64QAM @ 6/7/8MHz |
| Larghezza di banda | 1.25/2.5/6/7/8MHz (facoltativo) |
| Tasso di trasferimento | 2/4/6/8Mbps (facoltativo) |
| FEC | 1/2,2/3,3/4,5/6,7/8 (facoltativo) |
| Guardia Interval | 1/32,1/16,1/8,1/4 (facoltativo) |
| Video input | 1 linea video analogico di PAL/NTSC |
| Audio input | A destra e a sinistra canali stereo analogici |
| Video compressione | H.264 |
| Crittografia di dati | Rimescolanza di base del bit/ALLTECH di AES 265 |
| Planarità |
≤2dB (all'interno della gamma di frequenza completa), ≤0.5dB (all'interno di 8MHz) |
| Trasportatore | 2K, 8K |
| Segnale video | 1Vp-p@75 Ω, NTSC/PAL adattabile |
| Risoluzione | 720×576 (AMICO), 720×480 (NTSC) |
| Interfaccia di rf | N (F) |
| Video formato | PAL/NTSC (auto-adattamento) |
| Interfaccia di avoirdupois | BNC |
| Materiale di caso | Lega di alluminio, impermeabile |
| Batteria incorporata | 2300mA, 3Hours |
| Ambiente di lavoro | -30~70° |
| Distanza | 1-3km NLOS; 100km LOS da aria-terra |
| Dimensione | 180*100*60mm |
| Peso | 1444g (peso netto) |
Parametri del ricevitore:
| Frequenza | 300-800MHz (regolabile), 1.2G/2.4G/5.8GHz (su misura) |
| Memoria | 60G, registrazione di 1way 48hours |
| Monitor LCD | 7inch o a 9,5 pollici |
| Ricevi la sensibilità | < -105dBm=""> |
| Interfaccia di rf | N (F) |
| Modulazione | COFDM |
| Alimentazione elettrica | AC220V |
| Larghezza di banda | 2/2.5/4/8MHz (regolabile) |
| Costellazione | QPSK, 16QAM, 64QAM (facoltativo), QPSK/16QAM/64QAM @ 6/7/8MHz |
| FEC | 1/2,2/3,3/4,5/6,7/8 (facoltativo) |
| Guardia Interval | 1/32,1/16,1/8,1/4 (facoltativo) |
| Video uscita | 1 linea video analogico di PAL/NTSC |
| Rivoluzione | 720×576 (AMICO), 720×480 (NTSC) |
| Linee di orizzontale | linea 625 o 525 |
| Audio uscita | A destra e a sinistra canali stereo analogici |
| Crittografia di dati | Rimescolanza di base del bit/ALLTECH di AES 265 |
| Tensione | AC220V±20V, DC14V~DC16V |
| Ambiente di lavoro | -30~70° |
| Dimensione | 370*490*220mm |
| Weiht | 18kg |
Diagramma dell'installazione:
