Dettagli:

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 pc
Prezzo:	Negotiable
Imballaggi particolari:	Imballaggio internazionale
Tempi di consegna:	7-15 giorni lavorativi
Termini di pagamento:	T/T, Western Union, Paypal
Capacità di alimentazione:	1000pcs/month

Contatto

descrizione

Nome:	Amplificatore di potenza lineare	Frequenza:	500-2400MHz
Rf potenza di uscita:	50dBm	Tensione di funzionamento:	28VDC±1V
Dimensione:	17513625mm	Peso:	2kg
Evidenziare:	500Mhz amplificatore di alto potere rf , 2400Mhz amplificatore di alto potere rf , Alto potere dell'amplificatore di 28VDC rf

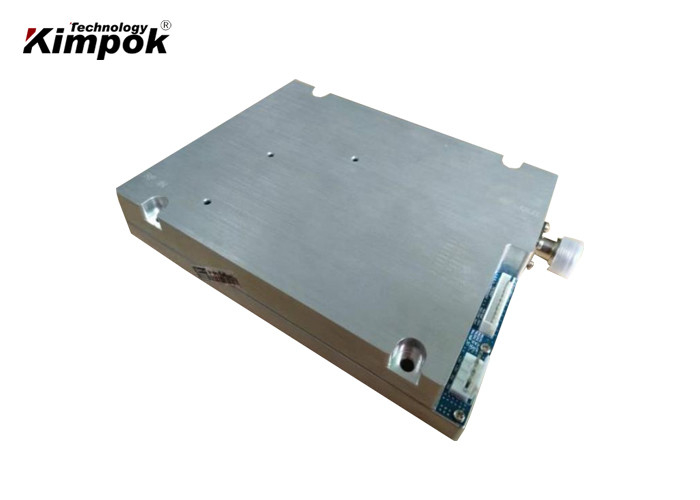

500Mhz - 2400MHz CC di lan più di piccola dimensione 28V dell'amplificatore di potenza di alto potere rf

Caratteristiche:

Il PA integrato di fonte e di rf di rumore in una casa, più di piccola dimensione e collegano soltanto DC28,6A a
Impedisca l'interferenza di alto potere irradiato di rf all'monitoraggio-unità ed al PA-circuito
Possiamo fornire il radiatore appropriato voi, un radiatore possiamo essere installati 2 50W-Jammer-Module.

No. requisiti dell'oggetto

Gamma di frequenza	500-2400MHz
Guadagno	≥50dB
Piccola planarità di guadagno di segnale	≤4dB
Planarità di guadagno di potere	≤1.5dB
Max Output Power	≥50dBm
Alimentazione in ingresso entrata	5-10dBm
Armoniche	terze armoniche ≥12dBc, secondo harmonics≥15dBc
Spurio	>60dBc
Figura di rumore	10dB
/Output introdotto VSWR	≤2
Tensione di funzionamento	28VDC
Corrente tranquilla	<1>
Corrente di lavoro	<11a>
Tempo del commutatore	<2us typ="">
Efficienza	≥25% @CW
Porta d'ingresso di rf	SMA-femminile
La rf ha prodotto il porto	N-femminile
Impedenza dell'ingresso/uscita	50ohms
Interfaccia dell'alimentazione elettrica	condensatore del Tirata-centro
Temperatura di lavoro	-20℃~+70℃
Temperatura di stoccaggio	-30℃~+70℃
Dimensione	17513625mm
Peso	Circa 2kg
Protezione	Dopo difficoltà che elimina, impulso 5V a PIN7 per ricominciare PA Arresto: più alto--VSWR, Dopo difficoltà che elimina, impulso 5V a PIN7 per ricominciare PA
DB10	PIN7: Risistemazione: l'impulso 5V ricomincerebbe il PA dopo l'arresto di VSWR PIN5: IMPIEGATI: Sovra-Alto-temperatura dell'allarme (+3V) ed arresto di PA PIN2: V: Indicatore per potere invertito di rf PIN8-PIN10: Terra: Grounding23 DB10 PIN1: PPTT: (Appendendo in aria o grouding: PA SOPRA; +5V: PA FUORI) PIN6: SWR: Allarme Sovra-alto-VSWR (+3V) ed arresto di PA PIN4: VT: Indicatore per la temperatura di PA (Vt=0.5V+TC×10mV/℃) PIN3: V+: Indicatore per potere di andata (massimo: 4V)
