Dettagli:
|
| Nome: | Amplificatore di potenza di alto potere rf | frequenza: | 1250MHz |
|---|---|---|---|
| Rf potenza di uscita: | 60dBm | Tensione di funzionamento: | 28VDC±1V |
| Dimensione: | 310*92*25mm | Corrente di lavoro: | 7A |
| Evidenziare: | amplificatore di potenza di 60dBm rf,Amplificatore di potenza senza fili dell'attrezzatura rf,amplificatore di potenza di 1250MHz rf |
||

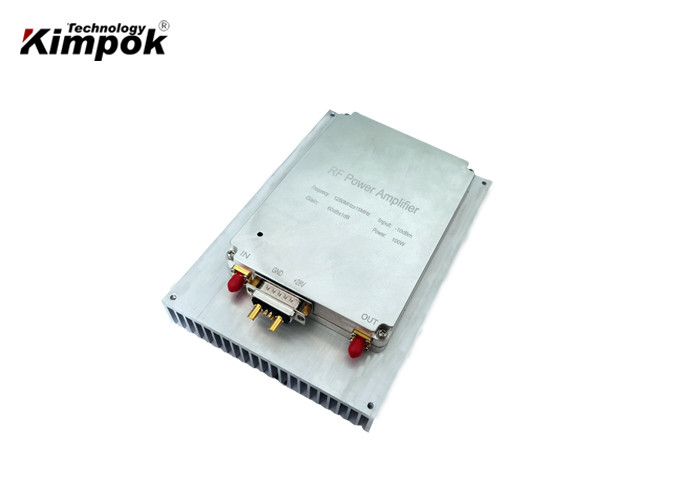

100W amplificatore di potenza di alto potere rf con 60dB 1250MHz per attrezzatura senza fili
Caratteristiche:
Specificazione principale:
| No. | Oggetto | Requisiti | |
| 1 | Gamma di frequenza | 1250 megahertz di ± 15 megahertz o su misura | |
| 2 | Fonte del segnale | fonte di rumore ad alta velocità a larga banda | |
| 3 | Max Pout | 60dBm±1dB (sopra frequenza alla stessa temperatura) | |
| 60dBm±1dB (sopra la temperatura alla stessa frequenza) | |||
| 4 | Il pesce gatto regola |
Ingresso/uscita Option1 (Difetto) |
Se il reale-pesce gatto non è uguale al obiettivo-pesce gatto in ogni 60 secondi, la necessità del valore di ATT di essere aumentato o di diminuito dal punto 1dB nell'ordine di 0-31dB, fino al reale-pesce gatto è uguale al obiettivo-pesce gatto. |
| Ingresso/uscita Option2 |
50-60dBm da YONLIT M&C Il pesce gatto sarà circa 37dBm senza M&C |
||
| 5 | Porto VSWR di rf | ≤1.5 | |
| 6 | Tensione di funzionamento | 28VDC±1V | |
| 7 | Corrente di lavoro | <5> | |
| 8 | Connettore di rf | SMA-femminile, 50 ohm | |
| 9 | Dimensione | 310*92*25mm (connettore esclusivo) | |
| 10 | Porto dell'alimentazione elettrica | condensatore del Tirata-centro | |
| 11 | Temperatura di lavoro | -25~+65℃ | |
| 12 | Protezione | Arresto più di 75℃, automatico-nuovo inizio più di meno di 50℃ | |
| Arresto quando ha invertito il potere più 15W, automatico-nuovo inizio dopo circa 30s | |||
Ingresso/uscita Option1 (difetto): DB15Female parallelo
| DB15Femal | Descrizione | IN/Out |
| PIN1 | 1dB (caduta in aria o aggiungere 5V: Nessun'ATT; Messa a terra: Permetta all'ATT) | IN |
| PIN2 | 2dB (caduta in aria o aggiungere 5V: Nessun'ATT; Messa a terra: Permetta all'ATT) | IN |
| PIN3 | 4dB (caduta in aria o aggiungere 5V: Nessun'ATT; Messa a terra: Permetta all'ATT) | IN |
| PIN4 | 8dB (caduta in aria o aggiungere 5V: Nessun'ATT; Messa a terra: Permetta all'ATT) | IN |
| PIN5 | 16dB (caduta in aria o aggiungere 5V: Nessun'ATT; Messa a terra: Permetta all'ATT) | IN |
| PIN7 | PR (ha invertito il potere di rf, 0.05V/dB, 10dB la gamma, 2-2.3V@40dBm) | Fuori |
| PIN10 | PF (potere di andata di rf, 0.05V/dB, 20dB gamma, 2-2.3V@47dBm) | Fuori |
| PIN11 | En (5V: PA FUORI; Caduta in aria o nella messa a terra: PA SOPRA) | IN |
| PIN12 | TUM (allarme di temperatura, allarme: 5V, normale: 0V) | Fuori |
| PIN13 | VA (allarme di VSWR, allarme: 5V, normale: 0V) | Fuori |
| PIN14 | TC (temperatura: ℃ di 0.75V, di 0.01V/1℃ @25) | Fuori |
| PIN15 | Terra | Terra |
Opzione 2 dell'ingresso/uscita: DB9Female per YONLIT M&C
| DB9Female | Descrizione | IN/Out |
| PIN1 | PA sull'indicatore 4.9V | Fuori |
| PIN3 | Controllo di ALC, gamma esterni 0-5V dell'input) | IN |
| PIN4 | Alimentazione elettrica 5V | Fuori |
| PIN5 | PF (potere di andata di rf, massimo: 0-5V, 20dB ha suonato) | Fuori |
| PIN6 | En (5V: PA FUORI; Caduta in aria o nella messa a terra: PA SOPRA) | IN |
| PIN7 | TUM (allarme di temperatura, allarme: 5V, normale: 0V) | Fuori |
| PIN8 | VA (allarme di VSWR, allarme: 5V, normale: 0V) | Fuori |
| PIN9 | Terra | Terra |
