Dettagli:
|
| modulazione: | COFDM 2K QPSK | Frequenza: | 300~900MHz (opzione), 1.2G/2.4G/5.8GHz (su misura) |
|---|---|---|---|
| Output di forza motrice di rf: | (regolabile) 1~5 watt | Tensione: | DC11-14.5V |
| Corrente: | 2.7A | Distanza: | una distanza di 100 chilometri LOS (sull'elicottero), 3~5km NLOS (in città) |
| Evidenziare: | trasmissione video del cofdm,mini trasmettitore del cofdm,Video trasmettitore parlante bidirezionale di COFDM |
||

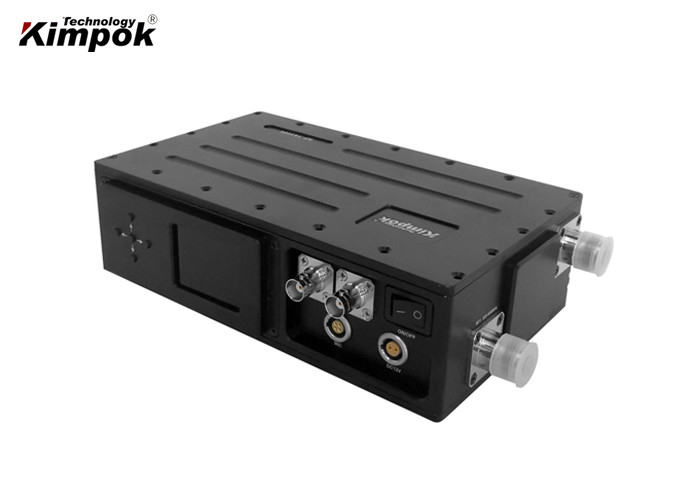

Video mittente senza fili NLOS parlante bidirezionale del trasmettitore 5km avoirdupois di COFDM con i dati
Introduzione:
Ciò è un trasmettitore e un ricevitore esclusivi di progettazione COFDM. Ha un carattere di potere basso, piccola dimensione sul trasmettitore e forniamo le considerazioni più adeguate per renderlo più intuitivo e naturale. L'uso H.264 che codifica il formato e la modulazione di COFDM (divisione di frequenza ortogonale codificata che multiplexa) con un ricevitore di 4 canali, fornisce l'alta qualità dell'immagine nella risoluzione 1920*1080P, la breve latenza.
Questo speciale ha progettato il sistema è per la trasmissione di distanza della lunga autonomia del UAV, è inoltre popolare utilizzare in altri campi per la video audio trasmissione di radiodiffusione in tensione.
Caratteristiche:
Specificazione di tecnologia:
Parametri del trasmettitore:
| Frequenza | 300-900MHz (regolabile), 1.2GHz/2.4GHz/5.8GHz (su misura) |
| Rf potenza di uscita | 2-5Watt (regolabile) |
| Tensione | DC12V |
| Modulazione | COFDM |
| Costellazione | QPSK, 16QAM, 64QAM (facoltativo), QPSK/16QAM/64QAM @ 6/7/8MHz |
| Larghezza di banda | 1.25/2.5/6/7/8MHz (facoltativo) |
| Tasso di trasferimento | 2/4/6/8Mbps (facoltativo) |
| FEC | 1/2,2/3,3/4,5/6,7/8 (facoltativo) |
| Guardia Interval | 1/32,1/16,1/8,1/4 (facoltativo) |
| Video input | 1 linea video analogico di PAL/NTSC |
| Audio input | A destra e a sinistra canali stereo analogici |
| Video compressione | H.264 |
| Crittografia di dati | Rimescolanza di base del bit/ALLTECH di AES 265 |
| Planarità |
≤2dB (all'interno della gamma di frequenza completa), ≤0.5dB (all'interno di 8MHz) |
| Trasportatore | 2K, 8K |
| Segnale video | 1Vp-p@75 Ω, NTSC/PAL adattabile |
| Risoluzione | 720×576 (AMICO), 720×480 (NTSC) |
| Interfaccia di rf | N (F) |
| Video formato | PAL/NTSC (auto-adattamento) |
| Interfaccia di avoirdupois | BNC |
| Materiale di caso | Lega di alluminio, impermeabile |
| Batteria incorporata | 2300mA, 3Hours |
| Ambiente di lavoro | -30~70° |
| Distanza | 1-3km NLOS; 100km LOS da aria-terra |
| Dimensione | 180*100*60mm |
| Peso | 1444g (peso netto) |
Parametri del ricevitore:
| Frequeny/AV | 300~900MHz (regolabile), 1.2G/2.4G/5.8GHz (su misura) |
| Frequeny/DATA | 200-270MHz (regolabile) |
| Modulazione | COFDM 2K QPSK |
| Ricevi la sensibilità | -105dBm |
| Tensione | DC12-14V |
| Costellazione | QPSK, 16QAM, 64QAM (facoltativi) |
| La rf a livello ha introdotto | -92dBm~-20dBm/-105dBm~-20dBm |
| Impedenza di rf | 50Ω |
| Trasportatore | 2K, 8K |
| FEC | 1/2,2/3,3/4,5/6, 7/8 (facoltativo) |
| Guardia Interval | 1/32,1/16,1/8,1/4 (facoltativo) |
| Larghezza di banda | 2/2.5/4/8M (regolabile) |
| Video decodifica | ISO/IEC13818-2 MPEG-2MP@ML |
| Avoirdupois di uscita | Input di 2 un audio output+2Video |
| Modalità di output audio | StereoStereo analogico squilibrato 300/200 di sistema MV |
| Video risoluzione | 1080P; 720P |
| Video formato | AMICO/NTSC (autoadaptation) |
| Audio uscita | A destra e a sinistra canali stereo analogici |
| allungamento | 4:3, 16:9 |
| Crittografia | Rimescolanza di base del bit/ALLTECH di AES 128 |
| Trasportatore | 2K, 8K |
| Video compressione | 4:2 MPEG-2: 0 /MPEG-4 (facoltativi) |
| Risoluzione | 720×576 (AMICO), 720×480 (NTSC) |
| Interfaccia di controllo RS232/RS485 | RS232/RS485 livello standard, 9600,8, N, 1 |
| Interfaccia di dati RS232/RS485 | RS232/RS485 livello standard, supporto 1200~115200 |
| Interfaccia di rf | N (tipo) |
| Interfaccia di avoirdupois | BNC |
| OperatingTemperature | -25℃~55℃ |
| Temperatura di stoccaggio | -40℃~70℃ |
| Dimensione | 430*310*65mm (telaio 1U) |
| Peso | 1.5kg |
|
Dettagli d'imballaggio |
|
|
Accessori |
2*antennas (su misura); Cavi di rf e corredi montati. |
|
Stile |
Cartone di carta |
|
Dimensione |
Indeterminato |
