Dettagli:
|
| Potere: | CC 12V | Crittografia: | Rimescolanza di base del bit/ALLTECH di AES 128 |
|---|---|---|---|
| Video tasso: | 15Mbps (MAX) | Modulazione: | COFDM |
| Larghezza di banda: | 2/2.5/4/8M (regolabile) | Interfaccia di avoirdupois: | HD-MI/SDI; CVBS |
| Dimensione: | 200*130*60mm | Peso: | 2.8kg |
| Evidenziare: | Trasmettitore senza fili di HD COFDM,trasmettitore senza fili della lunga autonomia video,Video trasmettitore dello zaino COFDM |
||

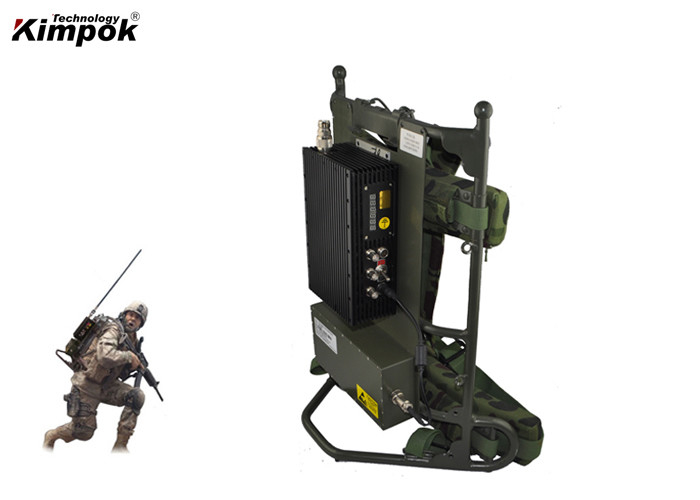

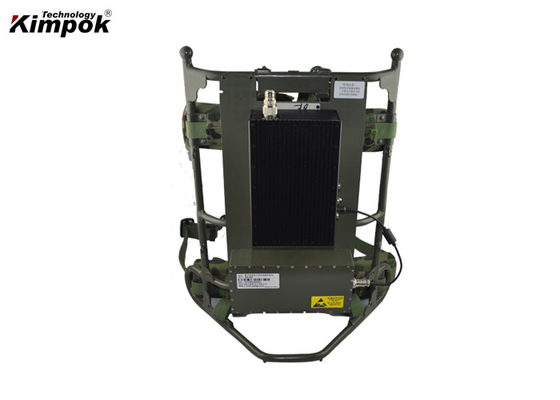

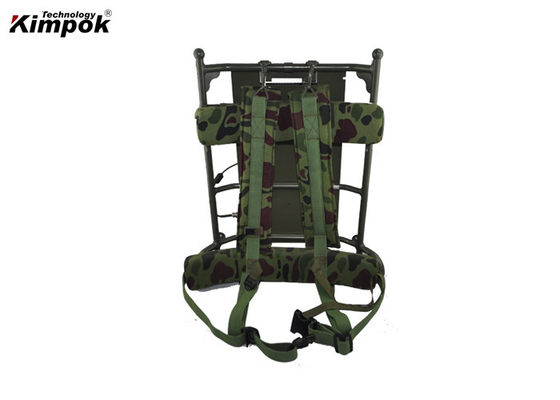

Video trasmettitore militare dello zaino COFDM Digital per la forza di applicazione
Introduzione:
Il dispositivo è il nostri nuovi soli trasmettitore di progettazione COFDM e ricevitore KP-MP20. Ha un carattere della funzione del walkie-talkie, di naturale telecomandato e più intuitivo della lunga autonomia pure. Uso H.264 che codifica formato e modulazione di COFDM (divisione di frequenza ortogonale codificata che multiplexa). Fornisca l'alta qualità dell'immagine nella risoluzione 1920*1080P, la breve latenza.
Trasmissione mobile NLOS ed ad alta velocità di sostegno. Regolato di parametri di sostegno dall'utente. Video autoadattamento di formato di PAL/NTSC e buon anti--intereference.
Questo speciale ha progettato il sistema è per la distanza della lunga autonomia per la forza di applicazione ed uso militare, è inoltre popolare utilizzare in altri campi per la video audio trasmissione di radiodiffusione in tensione e la trasmissione del UAV LOS.
Caratteristiche:
Specificazione di tecnologia:
Parametri del trasmettitore:
| Frequeny/AV |
300~900MHz (regolabile), 1.2GHz/2.4GHz/5.8GHz (su misura) può essere regolabile dall'utente, l'intervallo 100MHz. |
| Frequeny/DATA | 433MHz/868MHz (regolabile), o l'altra banda |
| Modulazione | COFDM 2K QPSK |
| Output di forza motrice di rf | 20 watt |
| Tensione | DC11-14.5V |
| Corrente | 2.7A |
| Video tasso | 15Mbps (MAX) |
| Costellazione | QPSK, 16QAM, 64QAM (facoltativo), QPSK/16QAM/64QAM @ 6/7/8MHz |
| FEC | 1/2,2/3,3/4,5/6, 7/8 (facoltativo) |
| Guardia Interval | 1/32,1/16,1/8,1/4 (facoltativo) |
| Larghezza di banda | 2/2.5/4/8M (regolabile) |
| Interfaccia di A/V | HD-MI; SDI; CVBS |
| Crittografia | Rimescolanza di base del bit/ALLTECH di AES 128 |
| Planarità |
Band≤2dB pieno, 8MHz≤0.5dB |
| Trasportatore | 2K, 8K |
| SHG | >52dBc |
| Segnale video | 1Vp-p@75 Ω, NTSC/PAL adattabile |
| CBER | <2> |
| Video compressione | H.264 /MPEG-4 (facoltativo) |
| Risoluzione | HD 1080P/I; 720P/I |
| Interfaccia di controllo RS232/RS485 | RS232/RS485 livello standard, 9600,8, N, 1 |
| Interfaccia di dati RS232/RS485 | RS232/RS485 livello standard, supporto 1200~115200 |
| Video input | 1Vp-p@75 Ω, NTSC/PAL (autoadaptation) |
| Audio input | A destra e a sinistra canali stereo analogici |
| Interfaccia di rf | N (tipo) |
| OperatingTemperature | -25℃~55℃ |
| Temperatura di stoccaggio | -40℃~70℃ |
| Distanza |
una distanza di 150 chilometri LOS (sull'elicottero), distanza NLOS di 5~10km (in città) |
| Tipo materiale di caso | Di alluminio (nero) |
| Dimensione | 200*140*66mm |
| Peso | 2.3kg |
Parametri del ricevitore:
| Frequeny/AV | 300~900MHz (regolabile), 1.2GHz/2.4GHz/5.8GHz (su misura) |
| Frequeny/DATA | 433MHz/868MHz (regolabile), o l'altra banda |
| Modulazione | COFDM 2K QPSK |
| Ricevi la sensibilità | -105dBm |
| Tensione | DC12-14V |
| Costellazione | QPSK, 16QAM, 64QAM (facoltativi) |
| La rf a livello ha introdotto | -92dBm~-20dBm/-105dBm~-20dBm |
| Impedenza di rf | 50Ω |
| Trasportatore | 2K, 8K |
| FEC | 1/2,2/3,3/4,5/6, 7/8 (facoltativo) |
| Guardia Interval | 1/32,1/16,1/8,1/4 (facoltativo) |
| Larghezza di banda | 2/2.5/4/8M (regolabile) |
| Video decodifica | ISO/IEC13818-2 MPEG-2MP@ML |
| Avoirdupois di uscita | Input di 2 un audio output+2Video |
| Audio modalità di output | StereoStereo analogico squilibrato 300/200 di sistema MV |
| Video risoluzione | HD 1080P/I; 720P/I |
| Video formato | AMICO/NTSC (autoadaptation) |
| Audio uscita | A destra e a sinistra canali stereo analogici |
| allungamento | 4:3, 16:9 |
| Crittografia | Rimescolanza di base del bit/ALLTECH di AES 128 |
| Trasportatore | 2K, 8K |
| Video compressione | H.264 /MPEG-4 (facoltativo) |
| Interfaccia di controllo RS232/RS485 | RS232/RS485 livello standard, 9600,8, N, 1 |
| Interfaccia di dati RS232/RS485 | RS232/RS485 livello standard, supporto 1200~115200 |
| Interfaccia di rf | N (tipo) |
| Interfaccia di avoirdupois | BNC |
| OperatingTemperature | -25℃~55℃ |
| Temperatura di stoccaggio | -40℃~70℃ |
| Dimensione | 430*310*65mm (telaio 1U) |
| Peso | 1.5kg |
|
Dettagli d'imballaggio |
|
|
Accessori |
2*antennas (su misura); Cavi di rf e corredi montati. |
|
Stile |
Cartone di carta |
|
Dimensione |
Indeterminato |
Video applicazione del trasmettitore di COFDM Digital:
