Dettagli:
|
Frequenza dell'uscita:: | 330-530MHz (facoltativo), | Potenza di uscita:: | 5-20W |
---|---|---|---|
Tipo di trasmissione:: | Pieno duplex | Interfacce Ethernet:: | RJ45 |
Modulazione:: | TDD_COFDM, modo duplex di divisione di tempo | Ritardo di trasmissione:: | 50~ 80ms |
Evidenziare: | trasmettitore del IP di 5W COFDM,trasmettitore del IP di 330MHz COFDM,trasmettitore senza fili di 530MHz avoirdupois |

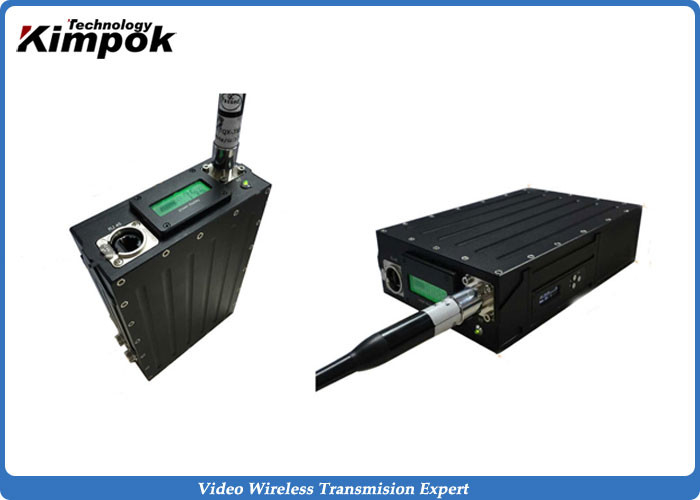

Ricetrasmettitore senza fili 5W di TDD-COFDM di Ethernet della radio della rete bassa piena duplex di ritardo
IP Mesh Introduction di COFDM pieno duplex:
La rete privata di comunicazione mobile senza fili a banda larga di emergenza di TDD-COFDM è indipendente dagli operatori delle Telecomunicazioni. La sua riservatezza, la sicurezza, la prestazione mobile che è migliore degli operatori delle Telecomunicazioni, inoltre è una rete completamente trasparente di sicurezza di emergenza della trasmissione della crittografia di dati. La codifica di canale radiofonico facendo uso della tecnologia di modulazione di TDD-COFDM, ha esattamente abilità del supporto della trasmissione bidirezionale agli stessi frequenza e risorse di risparmio di spettro. Qualunque, può permettere alla trasmissione trasparente ed al controllo del IP della rete in tempo reale ed incontrare la rete bidirezionale di videosorveglianza e dell'audio. Una stazione base può raggiungere simultaneamente la gestione a fine frontale mobile 255. Monitoraggio in tempo reale da una commutazione centrale le attrezzature dei punti del monitor e la stazione base corrispondente che lavorano lo stato di /standby da una centrale del monitor, che può essere migliore per ogni monitoraggio a fine frontale mobile.
Utilizzato nell'uso speciale di emergenza di governo, come: polizia, fuoco, difesa costiera marittima, canali navigabili, porti, gestione urbana digitale ed altri dipartimenti.
Vantaggi:
1. Avanzamento: Tecnologia di modulazione del canale di TDD-COFDM, con la trasmissione ultra-a larga banda e completamente trasparente.
2. sicurezza: rete privata, protocollo di trasporto privato di comunicazione, il solo codice di sincronizzazione, crittografia di AES.
3. flessibilità: la trasmissione trasparente del canale di dati del IP, sostiene l'accesso multiutente.
4. scalabilità: la rete tutto digitale, è compatibile con tutta l'attrezzatura della trasmissione dei dati del IP.
Caratteristiche:
1. Tecnologia di TDD-COFDM;
2. Modo di lavoro pieno duplex
3. L'utente può modificare tutti i parametri;
4. Usi la tecnologia del multiplex a ripartizione del tempo di TDD con la soluzione del sistema di modulazione di COFDM;
5. Fornisca la corrente massima di video&data 6.5Mbps, tecnica adattabile di assegnazione dinamica;
6. Tecnologia di rete di protocollo PTP &PMD di sostegno;
7. Supporto linea non della trasmissione mobile ad alta velocità (NLOS) di vista
8. Interfaccia standard di Ethernet RJ45 ai segnali del video & di dati di trasmissione/ricevimento allo stesso tempo;
9. Trasferimento in tempo reale;
10. Il dispositivo viene con i parametri LCD dell'esposizione di pannello, regolabili dai bottoni.;
11. Sullo schermo LCD mostra l'indicazione di lavoro di potenza del segnale;
12. Possono essere 1 o 2 porte Ethernet e porti di dati RS485/RS232/RS422;
13. Con crittografia AES128 ed il codice chiave su misura.
14. Ritardo basso eccellente, all'interno di 50-80ms;
15. Trasmetta il tasso fino a 6.5Mbps; Video e dati occupi lo stesso canale;
16. Frequenza disponibile: 330-530MHz, devono scegliere lo spazio 100MHz fra della gamma;
17. Applicazione militare del grado di alto livello di sostegno
18. Ritardo basso
Prestazione tecnica:
Specifiche:
Tipo di trasmissione: | Pieno duplex |
Protocollo di trasferimento: | TCP/IP standard, trasmissione trasparente, asincrono di serie |
Tipo di dati: | 10 / 100Bate-T Ethernet, RS-232 industriale, RS-422, norma RS-485 |
Audio canale: | audio interfaccia analogica su misura del citofono (non aperta) |
Tasso di trasferimento: | 6.5Mbps nel totale; Il video&data occupa lo stesso canale |
Di baud rate: | 720 ~ 921600bps |
Ritardo di trasmissione: | 50~ 80ms |
Formato della rete: | PTP e PTMP |
BER: | ≤10-6 |
Trasmetta la distanza: | 1-3km NLOS sulla distanza di messa a terra/40km LOS su area di mare; 1-80km LOS distance/50km NLOS (sull'elicottero) |
Sensibilità in ricezione: | -103dBm |

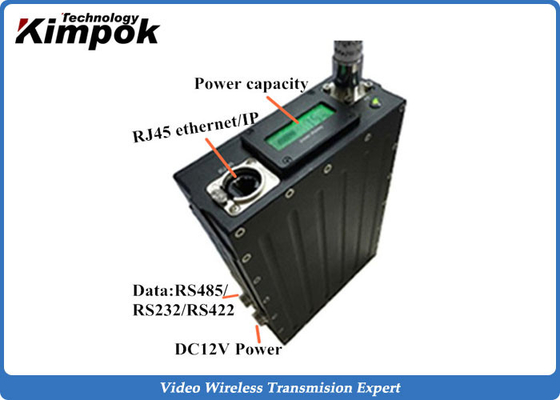

Interfacce Ethernet: | RJ45 |
Interfaccia fisica RS-232/422/485: | Sei terminali del perno |
Interfaccia fisica dell'input di potere: | Sei terminali del perno |
Interfaccia fisica di rf: | Femmina di SMA |
Parametri tecnici:
Frequenza dell'uscita: | 330-530MHz (facoltativo), punto in 1MHz (altre frequenze possono essere personalizzate) |
Potenza di uscita: | 5-20W regolabile |
Larghezza di banda di lavoro: | 4MHz/8MHz regolabile |
Crittografia: | 128bit AES (256bit facoltativo AES) |
Meccanismo di correzione: | 32bit del CRC, ARQ |
Modulazione: | TDD_COFDM, modo duplex di divisione di tempo |
Controllo di parametro: | parametri regolabili attraverso il pannello LCD |
Tensione di funzionamento: | DC12V |
Ethernet: | 10 / 100BaseT, automatico-MDI/X, IEEE802.3 TCP, UDP, TCP/IP, TFTP, ARP, ICMP, DHCP, HTTP, SNMP, FTP, DNS |
Temperatura di lavoro: | -40°C~85°C |
Batteria incorporata: | 12000mA (può essere con oppure no) |
Orario di lavoro: | 6 ore |
Dimensioni: | 210 * 133 * 54mm |
Applicazione senza fili del ricetrasmettitore del IP:
Ha advatange di piccolo volume e leggero, particolarmente ampiamente usato nei fuchi /Quadcopter/Octocopter/hexacopter del UAV/, nella costruzione della rete di WIFIBOT ed ecc… tale trasmissione complessa rapida dei segnali di dati video dell'ambiente.
